Freestyler 512 3

Freestyler 512 3.3.2

Automatické ovládání světel podle hudby pomocí rozhraní DMX512

Úvod

Po zakoupení  sady LED KLS 400 DMX 512 jsem zjistil, že použití zabudovaného mikrofonu pro ovládání světel není pro kapelu moc dobrá volba. Důvodem je hlavně různá hlasitost jednotlivých skladeb. Na některé skladby efekt blikal jak splašený, na jiné si neblikl vůbec. Jelikož během akce není čas rešit světlo, dal jsem sit tu práci a chtěl jsem zkusit ovládání světelného setu zautomatizovat a zároveň jej  mít více pod kontrolou. Jediná možnost je využít rozhraní DMX512, kterým lze KLS ovládat.

                Za tímto účelem jsem si pořídil USB převodník s označením USB – DMX 512. Ovladač pro tento převodník je zdarma ke stažení na stránkách výrobce.

Obrázek 1: Převodník USB-DMX512

Pomocí klasického usb kabelu se propojí převodník s PC. Druhý vývod se zapojí přes XLR konektor do efektu.

HW je tedy vyřešen, dále je potřeba najít vhodný program. Profesionální programy se pohybují v řádu desítek tisíc, proto jsem chtěl vyzkoušet nějaký freesoft. Dal jsem na doporučení dodavatele převodníku a vykoušel jsem program Freestyler 512.



Instalace

Instalace programu je velice jednoduchá. Jediné, co si zaslouží pozornost, je instalační  okno viz.  Obrázek 1.  Zde je předdefinovaně vypnutý zaškrtávací box Sunlite Magic 3D Easy View. V případě, že máte k dispozici připojení  k internetu, toto okno zaškrtněte a spolu s program Freestyler se Vám nainstaluje i prográmek Magic 3D Easy View, který umožňuje kontrolu naprogramovaných scén na PC offline, tedy bez připojeného efektu.



Obrázek 2: Instalace Freestyler



Výběr rozhraní DMX

Po otevření  programu je nutno vybrat typ rozhraní dmx. Osobně jsem otestoval interface USB – DMX512. Pro něj je doporučen ovladač Enttec open DMX (viz.  Obrázek 2). Po výběru je nutné ukončit toto okno tlačítkem Save.



Obrázek 3: Výběr rozhraní



Výběr efektů

Nyní se můžeme pustit do výběru efektů, které budeme ovládat.  V mém případě je to Efekt Eurolite KLS 400 a Chauvet 200B. Tyto efekty vybereme v MENU Setup->Add/remove fixture

Obrázek 4: Přidávání efektu do projektu



Když vybereme efekt  v levé nabídce, klikneme na modrou šipku směřující doprava. Vyskočí nám okno (Obrázek 2), ve kterém volíme pořadové číslo efektu (Start at row), počet efektů, které chceme vložit (n*of fixture to add) a startovací adresu dmx kanálu.   Program je inteligentní, takže toto okno stačí pouze potvrdit.

V základní instalaci tohoto programu je již efekt 200B připraven, pro KLS 400 je nutno knihovnu vytvořit. Jak na to, popíši v jiné kapitole.

Po přidání efektu můžeme začít s tvorbou scén.



Obrázek 5: Adresa přidávaného zařízení



Tvorba scén

Tvorba scén pro světla LED je velmi jednoduchá. Stačí pomocí menu create sequence vyvolat okno (Obrázek 5) , ve kterém se ukladájí jednotlivé kroky.  Po jeho otevření stačí nastavit požadované barvy dle našeho výběru.  To se dělá tak, že se klikne na obrázek efektu, ten zesvětlá a na pravé straně můžeme nastavit jakoukoliv barvu. Spolu s výběrem barvy je potřeba vybrat hodnotu Dimmer, která ovlivňuje svítivost. Například je-li u efektu KLS 400 Dimmer nastaven na 0, LEDky nesvítí a je-li nastaven na 255, mají LEDky maximální svit. U efektu 200B je tomu přesně obráceně. Dalším parametrem, který lze nastavit, je Shutter, který ze světla dělá stroboskop a hodnotou nastavujeme rychlost blikání. Dále efekt disponuje interními programy, které však pro naše účely nejsou vhodné, lze jimi nastavit funkci efektu (automatické přepínání světel, reakci na hudbu interním mikrofonem na efektu).



Obrázek 6: Tvorba scén



Obrázek 7: Nastavení barev



Máme-li barvu a další vlastnosti nastaveny, pak se může pokračovat dalším krokem kliknutím na modré plus a opět nastavujeme parametry. Takto si vybereme kroky, které budou po sobě následovat. Maximální počet kroků je 15, ale to lze změnit. Ve složce s programem otevřeme v textovém editoru soubor freestyler.ini a změníme řádek  [NumberOfScenes] Number=50. Poté bude možný počet kroků 50. Na závěr programování se scéna musí uložit a je nutné zaškrtnout políčko Add to cue a Add to buttons.



Obrázek 8: Uložení scény



Nastavení řízení scény podle hudby:

Pro toto nastavení je nutné kliknout na repráček viz. Obrázek 8

Obrázek 9: Řízení scény podle hudby



Vyskočí okno s nabídkou (viz. Obrázek 9), kde lze nastavit ovládání listu CUE nebo vysílání náhodných hodnot na DMX512. Další zajímavou možností nastavení je, nechat světla vypnout po určité době od příchodu Beatu z programu Sound 2 Lite. O programu Sound 2 lite více informací dále.

Obrázek 10: Nastavení propojení s oknem CUE



Nastavení programu Sound 2 Light:

 Tento program nám analyzuje hudbu a vyhledává v ní beaty, podle nichž se mění jednotlivé naprogramované kroky.

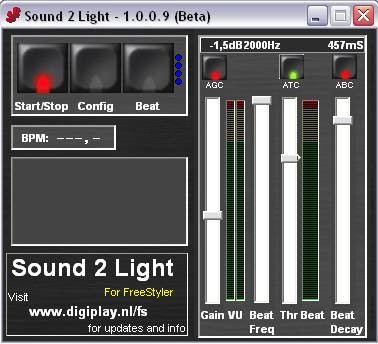

Obrázek 11: Program Sound 2 Light

Lze říci, že toto je nejdůležitější část programu, a tak se podíváme blíže, co nám umožňuje. Tlačítkem Config  se dostaneme do menu, kde lze vybrat zdroj signálu a můžeme zde jednotlivé bity násobit, či dělit (zvyšovat/snižovat rychlost přepínání kroků). Napravo v hlavním okně (Obrázek 8) se nastavuje:

1.      Zesílení signálu – je možné jej nastavit manuálně nebo zapnout tlačítko AGC a pak se signál zesiluje automaticky

2.      Frekvence v rozmezí 85Hz až 2000Hz, na kterou program reaguje

3.      Práh citlivosti, který lze opět nastavit ručně nebo automatický (Tlačítko ATC)

4.      Rozestup Beatů 50ms až 500ms - nastavuje dobu, po kterou nebude brán na zjištěný beat ohled, opět lze nastavit automatický režim.

Je-li nastaveno, pak stačí kliknout na tlačítko START/STOP a začne analýza hudby.



Spuštění naprogramované scény

Posledním krokem je spuštění naprogramované scény. V menu vybrat nabídku Cue a otevře se okno viz.  Obrázek 9

Obrázek 12: Spuštění naprogramované scény



Zde je několik důležitých nastavení. Při ukládání naprogramované scény se zatrženým  políčkem Add to cue se scéna objeví  v prvním volným řádku. Postupně zleva jsou následující ovládající prvky:

1.      Play – spouští scénu – není-li odškrtnuté tlačítko s reproduktorem, tak je to v definovaných intervalech (bez synchronizace s hudbou)

2.      Lišta 100% - zde lze dodatečně upravit rychlost kroků

3.      Název naprogramované scény – zde nelze editovat

4.      Políčko s aktuálním krokem scény a celkovým počtem kroků – zde nelze editovat

5.      Políčko udávající  čas mezi jednotlivými kroky – zde nelze editovat

6.      Políčko s časem spuštění scény – při vícero naprogramovaných  scénách lze nastavit čas spuštění jednotlivých scén

7.      Zelené šipky – Cyklické opakování scén

8.      Modrá šipka - Obrácený chod scény

9.      Dvě prolínající se šipky – Náhodná posloupnost kroků

10.   Reproduktor – Zapnutí řízení kroků podle hudby



Pozn.: Ostatní nepopsané jsem nevyužil



V tomto okamžiku už bude světlo reagovat na hudbu, ale můžeme se podívat na další funkce tohoto programu.



Další funkce

 Makro – předdefinované barvy

Pro rychlé nastavení barev lze využít předdefinovaných barev, které po kliknutí automaticky nastaví DMX hodnoty. Tyto makra lze definovat v programu FixtureCreator, který se automaticky instaluje s programem Freestyler512

Obrázek 13: Makra

Toggle blackout - Zde se dají jedním klikem vypnout veškerá světla

Toggle Freeze – zmrazí aktuální stav světel - když svítí, zůstanou svítit



Ke stažení

Freestyler 512

Ovladač USB-DMX512

Nová verze programu Sound 2 Light
